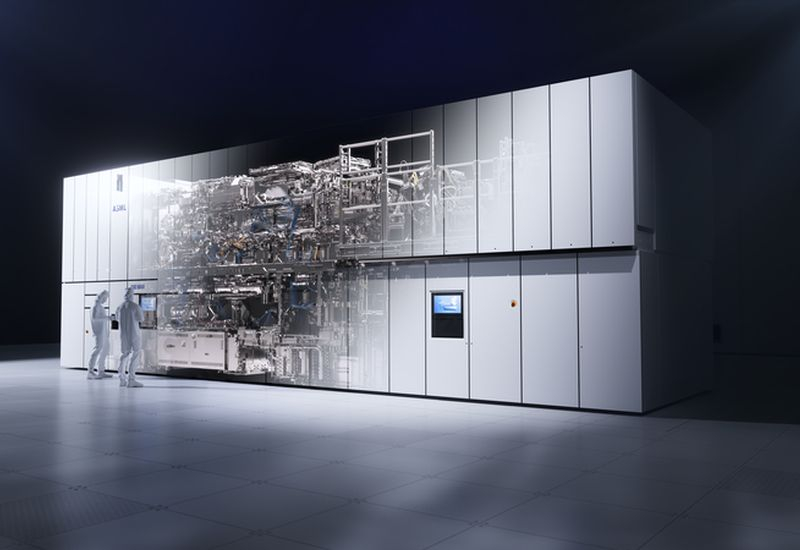

ASML prevede o utilizare extinsă a tehnologiei High‑NA EUV încă anul viitor pentru producția de cipuri cu dimensiuni ale tranzistorilor de 1,4 nm și mai mici.

Rezumat

Noua etapă de miniaturizare a microcipurilor necesită trecerea la metode mai avansate de litografie. În următorii doi ani, industria trebuie să lanseze producția de cipuri folosind echipamente de clasa High‑NA EUV, care permite atingerea dimensiunilor până la 8 nm într-o singură trecere și deschide calea către procese tehnologice de 1,4 nm și sub 10 nm (DRAM).

1. Posibilitățile tehnologice ale High‑NA EUV
Parametru | Valoare
---|---
Apertura numerică (NA) | 0,55
Dimensiune minimă într-o trecere | ≤ 8 nm
Procese tehnologice posibile | 1,4 nm (microcipuri integrate), < 10 nm (DRAM)

Aceste caracteristici fac ca echipamentele ASML Twinscan EXE:5200B și soluțiile similare să fie esențiale pentru viitoarele tehnologii microelectronice.

2. Jucători cheie
Companie | Stadiul implementării | Comentariu
---|---|---
ASML | Producător High‑NA EUV | Primii clienți: Intel, Samsung, SK Hynix; TSMC nu este pregătit pentru utilizare de masă. Costul unei sisteme – 380 mld USD; se planifică abandonarea cipurilor 1,4 nm
Intel | În decembrie 2023 a introdus Twinscan EXE:5200B | Pregătire pentru lansarea tehnologiei 14A și echipamentului asociat
Samsung Electronics | A primit primul scanner în decembrie 2023; al doilea – în acest semestru | Planifică utilizarea pentru Exynos 2600 (2 nm) și viitoarele procesoare Tesla
SK Hynix | Învață High‑NA EUV din septembrie 2023 | Utilizează deja litografia EUV standard în DRAM (10 nm), planifică minim cinci straturi EUV pentru generația a 6-a
Micron Technology | Nu s-a decis încă termenele de implementare | Posibile planuri pentru High‑NA EUV
Rapidus (Japonia) | Învață tehnologia 2 nm; planifică 1,4 nm în 2029 | În 2027 ar trebui să lanseze producția de masă a cipurilor 2 nm pe Hokkaido

3. Aspecte economice
* Costul echipamentului – o singură sistem High‑NA EUV costă aproximativ 380 mld USD.
* Trecerea la echipamente mai scumpe crește costul de producție, ceea ce se reflectă în final consumatorilor.
* Prin urmare, marii producători (TSMC, Rapidus) manifestă prudență și planifică implementarea etapizat.

4. Termenele așteptate
Noile scanner-e litografice ASML pentru producția de masă a produselor semiconductor avansate vor începe să fie utilizate activ în anii 2027–2028. Până atunci, companiile își vor ajusta treptat liniile de producție, integrând High‑NA EUV în procesele tehnologice existente.

Concluzie
Trecerea la High‑NA EUV este un pas cheie pentru atingerea dimensiunilor de 1,4 nm și a DRAM-urilor mai compacte. Principalii jucători mondiali au început deja lucrările pregătitoare, dar implementarea de masă se așteaptă doar în câțiva ani din cauza costurilor ridicate și necesității adaptării lanțurilor de producție.
