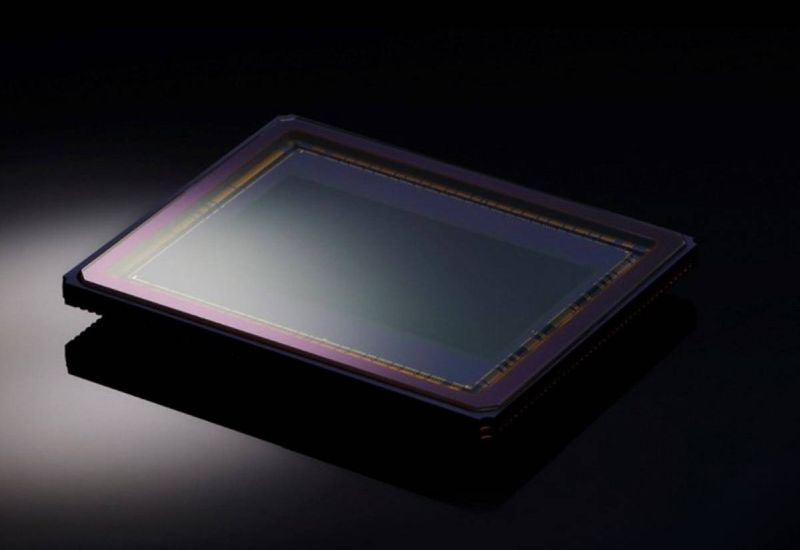

Canon intenționează să utilizeze procesul tehnologic de 2 nanometri de la Rapidus pentru senzorii de imagine, dar motivul nu este clar.

Noi pași în tehnologia japoneză CMOS‑senzorilor

Detalii cheie
Context istoric
În mod tradițional, senzorii de imagine din camerele digitale nu au necesitat litografie ultra‑preciză. Sony, de exemplu, s-a mulțumit cu procesul de 28 nm și a participat chiar la construirea primului fabric TSMC în Japonia.

Un nou jucător – Rapidus
Până în prezent, printre primii clienți ai noii companii japonești Rapidus se numără Canon, care plănuiește să primească de la aceasta cipuri de 2 nm pentru producția locală.

Ce dezvoltă exact Canon
- Proiect: fabricarea prototipurilor de senzori de imagine utilizând procesul avansat de 2 nm.
- Caracter simbolic: un producător japonez tânăr poate demonstra că este capabil să furnizeze cristale high‑tech unei alte mari companii din țară.
- Dezvoltarea va fi realizată cu sprijinul Synopsys.

Aspecte financiare și tehnologice
Indicator | Descriere | Valoare
---|---|---
Buget total al proiectului | 255 milioane de dolari SUA |
Subvenții guvernamentale | Două treimi din suma totală (≈170 milioane de dolari) |
Avantajele trecerii la 2 nm | Îmbunătățirea vitezei și calității procesării imaginilor, reducerea consumului de energie. |

Canon a participat deja la o rundă recentă de finanțare pentru Rapidus, unde compania a strâns 1,7 miliarde de dolari (inclusiv fonduri guvernamentale) împreună cu 31 de întreprinderi private.

De ce tehnologia 2 nm este interesantă pentru Canon
- Partea logică a senzorului: fotodiodele necesită mai mult siliciu pentru a captura eficient lumina. Transistorii prea mici din interiorul pixelului cresc zgomotul și scurgerile de curent.
- Matricele moderne sunt de obicei produse pe procese mai mature (de ex. 28 nm), unde echilibrul între densitate și fiabilitate a fost deja demonstrat.

Baza clienților actuală a Rapidus
- În prezent, potențialii clienți sunt puțini. Compania planificase inițial să servească comenzi mici, dar cu cele mai moderne tehnologii de litografie.
- Pentru majoritatea companiilor japoneze procesul 2 nm nu este încă economic justificat – este mai mult o acțiune politică decât un calcul profitabil.

Planuri pentru viitor
Etapă | Data așteptată | Descriere
---|---|---
Producție de masă | În anul următor (2025) |
Începerea producției de procesoare 1,4 nm | Nu înainte de 2029 |

- Rapidus intenționează să extindă baza de clienți în străinătate prin reprezentanța sa americană. Există deja colaborări cu startup-ul Tenstorrent în domeniul acceleratoarelor AI.
- Startupul japonez Preferred Networks explorează posibilități de cooperare, iar Fujitsu exprimă interes pentru producția de procesoare 1,4 nm în Japonia.

Necesități de investiții
Indicator | Suma | Valoare
---|---|---
Finanțare totală pentru dezvoltare | ≈45 miliarde de dolari (la începutul următorului deceniu) |
Sprijin guvernamental | Mai puțin de jumătate – aproximativ 22,5 miliarde de dolari |

Concluzie
Canon și Rapidus formează un experiment interesant în microelectronică japoneză: transferul celor mai noi tehnologii de litografie de la un producător tânăr către un mare producător de camere foto. Deși în prezent pare o mișcare simbolică, dezvoltarea procesoarelor 2 nm ar putea deveni cheia viitoarelor inovații în domeniul imaginilor și AI.
